發布時間：2019-11-05 09:09 瀏覽次數：13054
 概 述： |
UTD—CZ型電動浮筒液位變送器是采用了國外先進技術及零部件而研制組裝的新型液位測量儀表，該儀表采用了專用儀表測量電路解決了分立元件及厚膜電路性能不穩定、可靠性差的問題，UTD—CZ型電動浮筒液位變送器可用來測量液位、界位和密度，不但具有輸出4-20mA標準電流信號的常用功能，還能利用HART通訊協議隨時存取過程操作當中用戶所需要的信息，用戶可在傳輸線的任意一點對其進行調校。還增加三按鍵可以很方便的對儀表進行調校和組態。
|
特 點： |
●利用HART協議隨時存取過程操作當中用戶所需要的信息。
●可利用國外手操器或用PC機組合HART通信器對儀表進行調校。
●可利用儀表上的三個按鍵快速、方便的對儀表進行調校。
具有背光的液晶顯示屏可顯示液位的百分比、液位值、輸出電流值及棒圖值。
本儀表有一個旋轉表頭, 顯示屏可以左、右旋轉90度的位置進行組裝。
 主要技術參數 ： |
●精度等級：0.5％、1.0％；
●輸入信號：液位、界位或密度的變化；
●輸出信號：模擬量4－20mADC；
●數字量：HART1200波特移頻鍵控（FSK）
●負載能力：350Ω；
●測量范圍：300、500、800、1200、1600、2500、3000mm（也可根據用戶要求制作）；
●介質比重：0.4－1.4（介質比重差＞0.2）；
●工作壓力：1.6、2.5、4.0、6.4、10.0、16.0MPa；
●供電電源：24VDC；
●功率：0.5W；
●防護等級：IP66；
●防爆標志：隔爆型-ExdIIBT4；本質安全型-ExiaIICT5。
●連接法蘭標準：變送器法蘭采用HG/T20592-20635-2009標準，用戶如有特殊要求訂貨時請注明
|
結構原理： |
UTD—CZ型系列智能電動浮筒液位變送器是由液位控制器和浮筒測量室及外筒組成，浮筒浸沒在浮筒測量室內的液體中與扭力管系統形成剛性聯接，被測液體的液位、密度、界位的變化而引起內浮筒位置的變化，這種變化傳遞給扭力管組件使其發生旋轉，扭力管組件的旋轉傳遞給液位控制器中的扛桿組件，該旋轉運動經差動變送器及電器元件轉換成電壓信號，電壓信號經模數變換器轉換成數字信號送入微處理器，經過微處理器輸出液位變化和相對應的4-20mA的標準直流信號和符合HART通信協議的數字信號。
|
環境溫度與濕度 ： |
|
條件 |
正常限度 |
運輸與儲存限度 |
名義參考值 |
|
環境溫度 |
-20至40℃ |
-45至80℃ |
25℃ |
|
環境相對濕度 |
0至95%(無冷凝) |
0至95%(無冷凝) |
40% |
|
過程溫度： |
| 材質 |
過程溫度 |
|
|
最小 |
最大 |
|
|
鑄鐵 |
-29℃ |
232℃ |
|
鋼 |
-29℃ |
427℃ |
|
不銹鋼 |
-198℃ |
427℃ |
|
N05500(K蒙乃爾) |
-198℃ |
317℃ |
|
石墨片/不銹鋼墊片 |
-198℃ |
427℃ |
|
蒙乃爾/聚四氯乙烯 |
-73℃ |
204℃ |
|

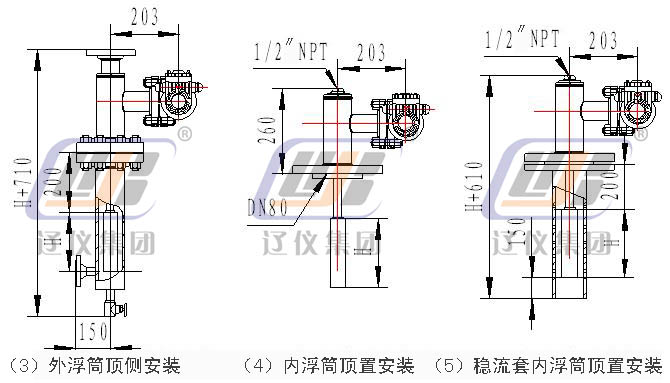

安裝形式： |
