 概 述： |
U G G 系列高壓石英玻璃管液位計選用耐高溫高壓的石英管制成。適用于測量高溫、高壓容器內介質的液位。它可實現單色和汽紅液綠雙色顯示。它具有顯示清晰、結構簡單、耐高溫高壓、密封性能好、使用壽命長、安裝、操作、維護方便、可視方向和中心距均可調等優點。該系列產品廣泛用于測量石油、化工等工業領域中各種高溫高壓容器內介質的液位。
|
結構原理： |

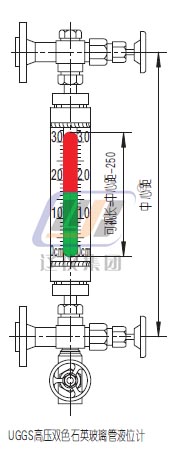

U G G 系列高壓石英玻璃管液位計主要由石英玻璃管、表體、上、下閥及排污閥等零、部件組成。上、下閥采用高溫高壓偏心直角針形閥，耐高溫高壓，密封性能好。液位計法蘭與容器上的法蘭連接構成連通器， 利用連通器原理和自然光在液體中折、反射的光學原理來顯示液位。
|
適用范圍： |
◆U G G D 型高壓單色石英玻璃管液位計用于測量高溫高壓不透明液體或顏色較深液體的液位。
◆U G G S 型高壓雙色石英玻璃管液位計用于測量高溫高壓無色透明液體或顏色較淺液體的液位。
 主要技術參數 ： |
◆中心距： 普通型≤2500 m m（ 可根據用戶需要特殊制作）
超長型 ≤12000 m m
◆中心距可調范圍：≤ ± 15 m m
◆公稱壓力： ≤P N10.0M P a
◆工作溫度： ≤450 ℃
◆可視長度： 普通型= 中心距- 250 m m（ 可根據 用戶需要特殊制作）
無盲區型= 中心距
◆自動封閉壓力： ≥0.3 M P a
◆沖洗、排污接口： N P T 1 / 2 ″ 內螺紋（ 可根據用戶需要特殊制作）
◆電光源電壓：A C 36 V 或A C 220 V
◆電伴熱電壓：A C 220 V
◆伴熱蒸汽壓力： ≤ 1.0 M P a
◆伴熱夾套接頭： G 1 / 2 ″外螺紋（ 也可根據用戶要求制作）
◆接液材質： 碳鋼、不銹鋼（ 可根據用戶需要特殊制作）
◆過程連接： 法蘭連接：H G / T 20592 - 2009 D N 20（可根據用戶需要特殊制作）
